Guide Complet du BIM : De la Maquette 3D à l’Intelligence Collective
Le secteur de la construction vit sa plus grande révolution depuis l’invention du plan sur papier. On entend parler de BIM partout, mais entre les logiciels, les protocoles et les sigles techniques (LOD, IFC, BEP), il est facile de s’y perdre.
Cet article décompose le BIM étape par étape pour comprendre pourquoi il ne s’agit pas d’un logiciel, mais d’une nouvelle façon de bâtir.
1. Introduction : Qu’est-ce que le BIM (et ce qu’il n’est pas) ?

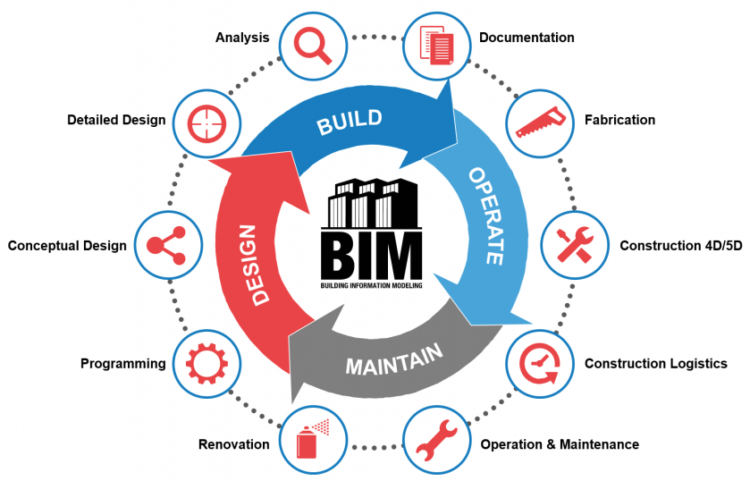

Le BIM (Building Information Modeling) se traduit par « Modélisation des Informations de la Construction ».
- L’erreur courante : Croire que Revit ou ArchiCAD = BIM. Ces logiciels sont des outils de modélisation.
- La réalité : Le BIM est un processus. C’est une méthode de travail collaborative basée sur une maquette numérique qui centralise toutes les données du bâtiment.
C’est une base de données visuelle. Un mur n’est plus un trait, mais un objet intelligent qui « sait » qu’il est composé de 20 cm de béton, d’un isolant spécifique, et qu’il possède une résistance thermique précise.
2. Le « I » de l’Information : Enrichir la Maquette
Faire du BIM, c’est passer d’un dessin creux à une base de données riche. Chaque élément modélisé doit contenir des propriétés :
- Physiques : Épaisseur, hauteur, volume.
- Techniques : Résistance au feu, affaiblissement acoustique, inertie.
- Commerciales : Marque, prix, fiches d’entretien.
3. Le LOD (Level of Development) : Graduer la précision
On ne dessine pas de la même façon au début d’un projet et lors de la construction. Le LOD définit le niveau de maturité de l’information.
- LOD 100 (Esquisse/Concours) : On place une forme globale.
- LOD 200 (APS – Avant-projet) : On définit les systèmes (ex: cloison placo).
- LOD 300 (APD/DCE – Appel d’offres) : Les dimensions sont exactes, les matériaux sont choisis.
- LOD 400 (EXE – Exécution) : On inclut les détails de fabrication (ex: armatures, réservations).
- LOD 500 (DOE – Livraison) : La maquette est le miroir exact de ce qui a été construit (utile pour la maintenance).
4. La Collaboration : Maquette Isolée vs Maquette Partagée
C’est ici que l’on fait la différence entre un dessinateur 3D et un expert BIM.
La Maquette Isolée (Lonely BIM)
C’est ce que font beaucoup d’architectes : modéliser leur projet dans leur coin. Il n’y a pas d’échange de données avec les autres métiers (Structure, Plomberie, VRD). Ce n’est pas du vrai BIM.
La Maquette Partagée et les niveaux de collaboration
Le vrai BIM repose sur le partage :
- Le Fichier Central et les Fichiers Locaux : Au sein d’une même agence, plusieurs personnes travaillent sur le même bâtiment via un serveur local ou le cloud (BIM 360 / ACC).
- La Maquette Fédérée : L’architecte, l’ingénieur structure et l’ingénieur fluide lient leurs maquettes respectives. On peut alors voir si un tuyau traverse une poutre avant même d’arriver sur le chantier.
5. Le Géo-référencement : L’ancrage dans le monde réel
Un projet BIM sans géo-référencement est un projet « qui flotte dans le vide ». Chaque corps de métier doit utiliser le même système de coordonnées (ex: Lambert 93).
- Le problème : Si l’architecte travaille au point [0,0] et le géomètre (VRD) travaille en coordonnées réelles, les maquettes ne se superposeront jamais.
- La solution : Définir un Point de Base et un Point de Topographie partagés. C’est ce qui permet d’insérer le bâtiment exactement à sa place sur le terrain.
6. L’Open BIM et le format IFC : Le langage universel
Tout le monde n’utilise pas le même logiciel. Pour que Revit parle à ArchiCAD ou Tekla, on utilise le format IFC (Industry Foundation Classes).
C’est le « PDF » de la 3D. Un bon export IFC permet de transférer non seulement la forme, mais aussi toutes les informations techniques (les propriétés du mur, la puissance de la chaudière, etc.).
7. La Convention BIM : La « Constitution » du projet
Avant de commencer, tous les acteurs (Client, Archi, Bureau d’études) signent une Convention BIM. Ce document définit :
- Qui fait quoi ? (Rôles du BIM Manager, Coordinateurs).
- Comment on nomme les fichiers ?
- Quelle plateforme de partage on utilise ?
- Quels sont les objectifs ? (Est-ce qu’on veut juste faire de la synthèse ou aussi extraire les quantités pour le devis ?).
8. La Synthèse et la Détection de Conflits (Clash Detection)
L’un des plus grands avantages du BIM est la capacité à détecter les erreurs virtuellement.
- Hard Clash : Un conduit de ventilation qui percute physiquement une poutre.
- Soft Clash : Un espace de maintenance insuffisant (ex: on ne peut pas ouvrir une armoire électrique parce qu’elle est trop près d’un mur).
Conclusion : Le BIM, un investissement pour l’avenir
Passer au BIM demande un effort d’apprentissage et une rigueur technique (géo-référencement, respect des LOD, rédaction de convention). Mais le résultat est sans appel : moins d’erreurs sur le chantier, des coûts maîtrisés et un bâtiment dont on possède la « carte d’identité numérique » pour toute sa durée de vie.
En résumé : On construit deux fois. Une fois virtuellement dans l’ordinateur pour corriger les erreurs, et une fois réellement sur le terrain pour réussir le projet.
