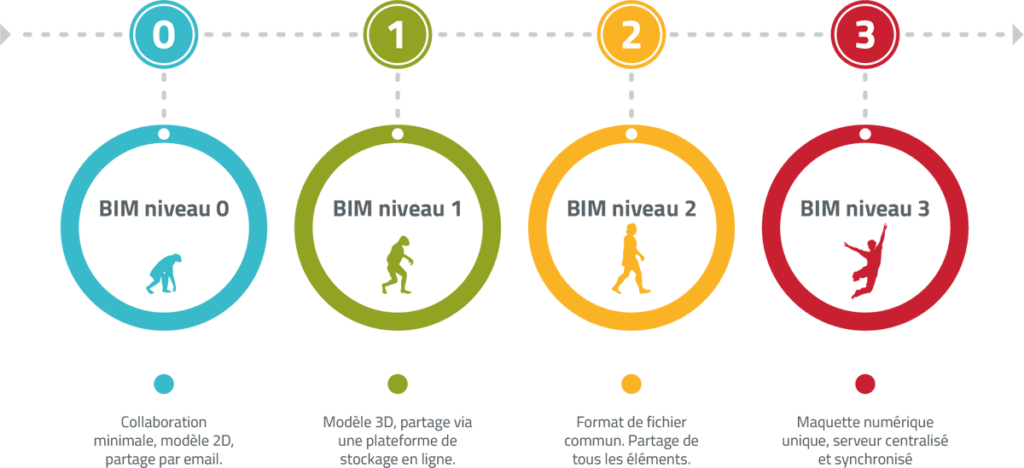

La réussite d’un projet en BIM ne dépend pas de la qualité du dessin, mais de la qualité de l’échange de données. Ce cours détaille la méthodologie standard pour lier deux maquettes (Architecture et Structure) de manière intelligente et synchronisée.
I. Le Cadre : La Convention BIM
Avant d’ouvrir Revit, il existe un document contractuel : la Convention BIM.
- Le rôle : Elle définit « qui fait quoi », « quand » et « comment ».
- Le niveau de partage : Elle fixe la fréquence des échanges (ex: tous les vendredis avant 16h).
- La matrice des responsabilités : Elle précise que l’Architecte est propriétaire de la géométrie globale et l’Ingénieur de la stabilité structurelle.
II. Étape 1 : Le Géo-référencement (L’ancrage spatial)
C’est la première tâche critique. Pour que les maquettes se superposent sans erreur, elles doivent partager le même « système nerveux » spatial.
- Le Nord Géographique : Indispensable pour l’ensoleillement et l’insertion sur le terrain réel.
- Le Niveau NGF (Nivellement Général de la France) : On lie le projet à l’altitude réelle par rapport à la mer.
- L’outil « Coordonnées Partagées » : 1. L’Architecte définit le point de base du projet et le point topographique.
- L’Ingénieur lie la maquette Archi et utilise la fonction « Acquérir les coordonnées ».
Résultat : Les deux fichiers sont désormais « aimantés » l’un à l’autre dans l’univers numérique.
III. Étape 2 : Le Copier/Contrôler (Le lien intelligent)
Une fois les fichiers alignés, l’Ingénieur doit récupérer les bases de l’Architecte sans les redessiner de zéro.
- Le Principe : On crée un lien dynamique entre un élément « Source » (Archi) et un élément « Copie » (Structure).
- Les éléments à copier en priorité :
- Les Niveaux : Avec l’option de décalage. Si l’Archi est au « Niveau Fini » (carrelage), l’Ingénieur applique un décalage (ex: -15 cm) pour créer son « Niveau Brut » (dalle).
- Les Quadrillages (Axes) : Pour que les poteaux soient au même endroit.
- L’outil « Révision de coordination » : Si l’Architecte déplace un mur ou un niveau en semaine 3, Revit envoie une alerte automatique à l’Ingénieur pour mettre à jour sa structure.
IV. Étape 3 : Le Partage Bidirectionnel (Le cycle de vie)
La collaboration n’est pas un long fleuve tranquille, c’est un cycle de 3 étapes :
- Flux Aller (ARC → STR) : L’Architecte transmet sa maquette centrale (via le Cloud ou serveur). L’Ingénieur met à jour son lien.
- Travail Métier : L’Ingénieur ajuste ses sections de poutres et poteaux.
- Flux Retour (STR → ARC) : L’Ingénieur renvoie sa maquette. L’Architecte la lie pour vérifier si la structure ne « casse » pas son design.
Note sur la Maquette Centrale : Chaque équipe travaille sur un fichier central avec des « sous-projets », permettant à plusieurs personnes de modéliser en même temps.
V. Étape 4 : La Phase Synthèse (La traque aux erreurs)
C’est l’étape ultime avant le chantier. La synthèse consiste à superposer TOUTES les maquettes (Archi, Structure, mais aussi les Fluides/Plomberie).
- Détection de Clashs (Clash Detection) : On utilise des outils comme Navisworks ou Revit Interférence Check.
- Exemple : Une gaine de ventilation traverse une poutre porteuse.
- Résolution : La synthèse arbitre. On décide si on déplace la gaine ou si on perce la poutre (avec l’accord de l’ingénieur).
- Validation : Une fois la synthèse validée, la maquette devient « Bon pour Exécution » (EXE).
VI. Synthèse des Outils et Procédures
| Concept | Outil Revit / Méthode | Objectif |
|---|---|---|
| Position | Coordonnées partagées | Superposition parfaite (X, Y, Z). |
| Hauteur | Copier/Contrôler avec décalage | Aligner le béton sur le carrelage. |
| Alerte | Révision de coordination | Être prévenu si l’autre change un mur. |
| Communication | Format BCF / Plateforme BIM | Noter les erreurs sans modifier le fichier de l’autre. |
| Cohérence | Détection d’interférences | Éviter les erreurs de collision avant le chantier. |
Conclusion du cours
Pour un débutant, retenez ceci : Le BIM est une conversation.
L’Architecte propose, l’Ingénieur dispose (la structure), et les outils de « Copie Contrôlée » et de « Coordonnées Partagées » sont là pour s’assurer que tout le monde parle la même langue au même moment. Si vous maîtrisez ces outils, vous réduisez de 80 % les erreurs de conception.
VII. Le Cycle d’Échange Chronologique (Le « BIM Workflow »)
Dans la convention BIM, on définit souvent un jour de dépôt (par exemple, le vendredi). Cela permet à chaque équipe de travailler sur une base stable pendant la semaine.
Semaine 1 : L’Initialisation (L’Aller)
Action Archi : L’architecte « gèle » sa conception le jeudi soir. Le vendredi, il dépose sa maquette sur la plateforme de partage (CDE).
Action Structure : L’ingénieur télécharge la maquette.
Il utilise Acquérir les coordonnées (pour le géo-référencement).
Il lance la Copie contrôlée pour créer ses propres niveaux bruts et ses axes.
Objectif : Créer l’ossature structurelle qui « épouse » la forme architecturale.
Semaine 2 : L’Ajustement (Le Retour)
Action Structure : L’ingénieur a modélisé ses poteaux et dalles. Il s’aperçoit que pour la stabilité, certains poteaux doivent être plus gros que prévu par l’archi. Il dépose sa maquette structure.
Action Archi : L’architecte lie la maquette structure.
Liaison Bidirectionnelle : L’architecte voit les poteaux de l’ingénieur apparaître dans ses pièces. Il doit ajuster ses cloisons ou demander un déplacement si un poteau tombe devant une porte.
Objectif : Mise en cohérence des deux disciplines.
Semaine 3 : La Synchronisation (Le Monitoring)
L’imprévu : Le client demande à l’architecte d’agrandir une fenêtre. L’architecte déplace la fenêtre et l’axe du mur associé.
L’outil magique : Le Jeudi, l’ingénieur ouvre sa maquette. Revit affiche : « Coordination nécessaire ».
Grâce au Copier/Contrôler, l’ingénieur voit l’ancien axe (le sien) et le nouvel axe (celui de l’archi) en pointillé.
Il clique sur Accepter : son poteau et sa poutre se déplacent automatiquement pour rester alignés sur la nouvelle fenêtre.
Objectif : Zéro oubli. La machine surveille les erreurs humaines.
VIII. La Matrice des Niveaux de Partage
Pour que ce cycle fonctionne, la convention BIM définit trois états pour la donnée :
WIP (Work In Progress) : C’est le travail quotidien dans l’agence. Personne d’autre ne voit ces modifications.
SHARED (Partagé) : Le vendredi, on « publie » le fichier. C’est ce fichier qui est lié par les autres bureaux d’études.
PUBLISHED (Validé) : Une fois que la phase (ex: Permis de Construire ou EXE) est terminée, on archive une version officielle qui ne bougera plus.
IX. La Synthèse : Le Juge de Paix
La phase de Synthèse intervient généralement toutes les 2 ou 4 semaines. C’est une réunion (souvent appelée « BIM Coordination Meeting ») où l’on utilise un outil de détection de conflits.
Tâche : On superpose la structure, l’archi et les réseaux (canalisations).
Outil : Le « Clash Detection ». Le logiciel liste chaque centimètre carré où deux objets s’entrechoquent.
Résultat : On ne quitte pas la réunion tant qu’une décision n’est pas prise : « L’Archi déplace le mur » ou « L’Ingénieur perce la dalle ».
