Calculateur Isolation RE2020
| Paroi | R cible | Épaisseur estimée |
|---|
Depuis le 1er janvier 2022, la RE2020 (Réglementation Environnementale 2020) a remplacé la RT2012. Plus ambitieuse, elle ne se contente plus de limiter la consommation d’énergie ; elle vise également à réduire l’empreinte carbone du bâtiment et à garantir le confort d’été lors des canicules.
1. La Réglementation et le Permis de Construire
Pour obtenir un permis de construire, le respect de la RE2020 est obligatoire. Le processus se divise en deux étapes clés :
- Au dépôt du permis : Vous devez fournir une attestation de prise en compte de la RE2020 (générée par un bureau d’études thermiques). Elle valide notamment l’indicateur Bbio (Besoin Bioclimatique).
- À l’achèvement des travaux : Une seconde attestation, après test d’étanchéité à l’air et vérification des systèmes de ventilation, confirme que le bâtiment est conforme à l’étude initiale.
2. Les Valeurs de Résistance Thermique (R)
La résistance thermique R mesure la capacité d’un matériau à s’opposer au flux de chaleur. Plus R est élevé, plus la paroi est isolante. Elle se calcule par la formule :
- e: épaisseur du matériau (en mètres).
- λ (lambda) : conductivité thermique du matériau (plus il est petit, plus il est isolant).
Valeurs cibles indicatives pour la RE2020 :
| Paroi | Valeur de R conseillée (m2.K/W) |
| Toitures / Combles | 7,0 à 10,0 |
| Murs extérieurs | 4,0 à 5,5 |
| Planchers bas | 4,0 à 5,0 |
Comment savoir le R ? Les fabricants indiquent systématiquement la valeur λ ou R sur les fiches techniques des isolants (certifiées ACERMI ou marquage CE).
3. Ressources Officielles et Zonage

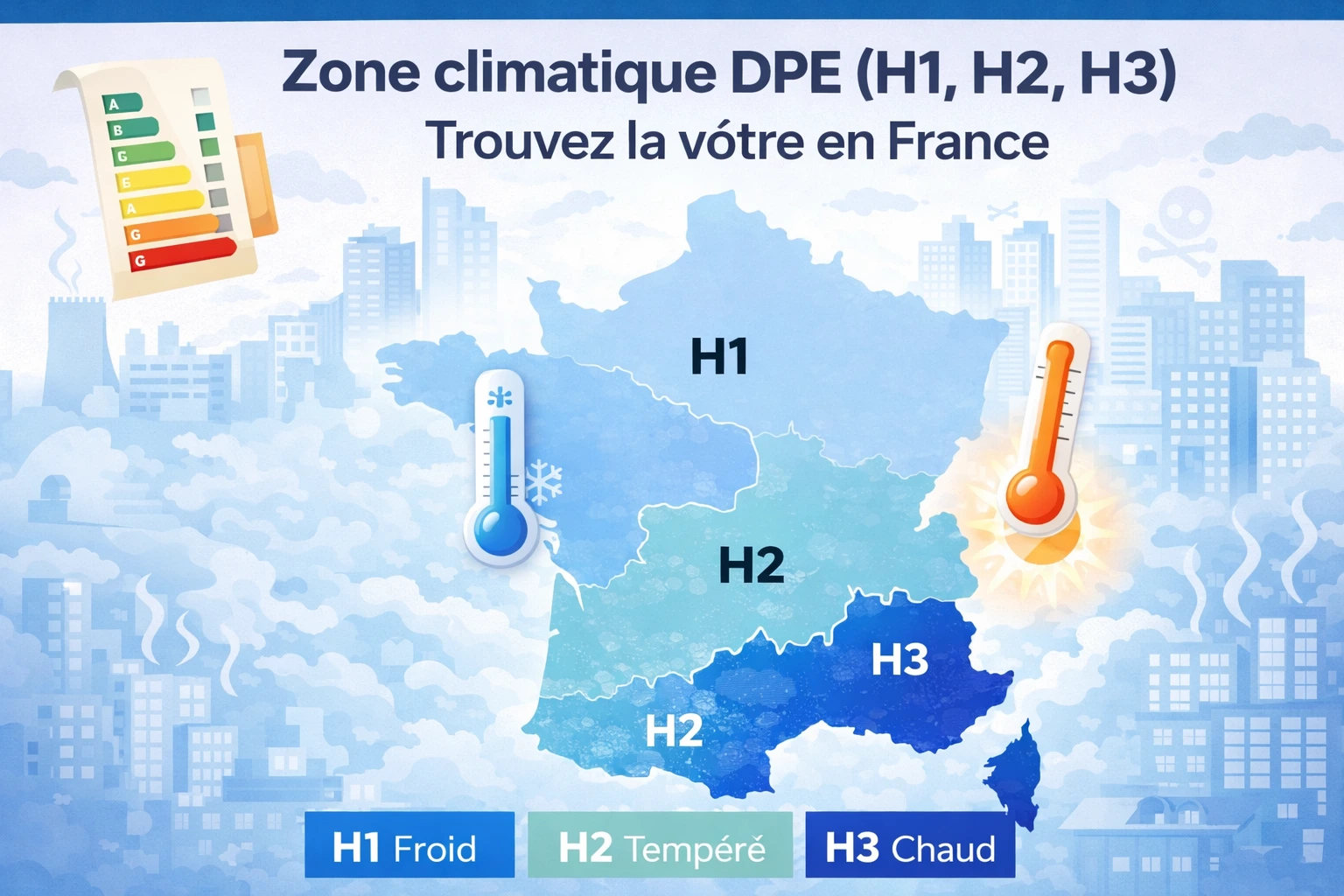

Le zonage climatique en France divise le pays en trois grandes zones : H1 (Nord et Est), H2 (Ouest et Sud-Ouest) et H3 (Pourtour méditerranéen). Les exigences varient selon ces zones et l’altitude.
- RT-RE Bâtiment (Site officiel) : rt-re-batiment.developpement-durable.gouv.fr
- Légifrance (Arrêté du 31/07/2021) : Vous y trouverez les textes de loi détaillant les exigences de performance énergétique et environnementale.
4. Méthode de Conception pour l’Architecte
Pour atteindre ces objectifs, l’architecte doit privilégier :
- La compacité : Moins de surface de parois froides.
- L’orientation : Maximiser les apports solaires en hiver (vitrages au Sud) tout en prévoyant des protections solaires pour l’été.
- L’inertie : Utiliser des matériaux lourds à l’intérieur pour réguler la température.
5. Application technique dans Revit (BIM)
Dans un processus BIM, la saisie correcte des couches de matériaux permet à Revit de calculer automatiquement la résistance thermique globale de la paroi.
Exemple de création d’un Mur Extérieur RE2020 :
- Sélectionner l’outil Mur > Modifier le type > Dupliquer (ex: « Mur Ext_Porteur_Iso160 »).
- Structure du mur : Cliquez sur « Modifier » l’assemblage.
- Empilage des couches (de l’extérieur vers l’intérieur) :
- Finition : Enduit de façade (2 cm).
- Isolant : Laine de roche ou Fibre de bois ( λ = 0.035 ) – Épaisseur : 16 cm.
- Porteur : Béton banché ou Brique de structure (20 cm).
- Finition intérieure : Plaque de plâtre BA13.
- Propriétés Thermiques : Assurez-vous que chaque matériau dans le navigateur de matériaux possède un onglet « Thermique » renseigné. Revit affichera alors la Résistance thermique (R) totale dans les propriétés du type.
Exemple de création d’un Plancher Bas :
- Revêtement : Carrelage + Chape fluide (6 cm).
- Isolant : Panneau de polyuréthane ( λ lambda = 0.022$) – Épaisseur : 10 cm.
- Structure : Dalle béton armé (20 cm).
